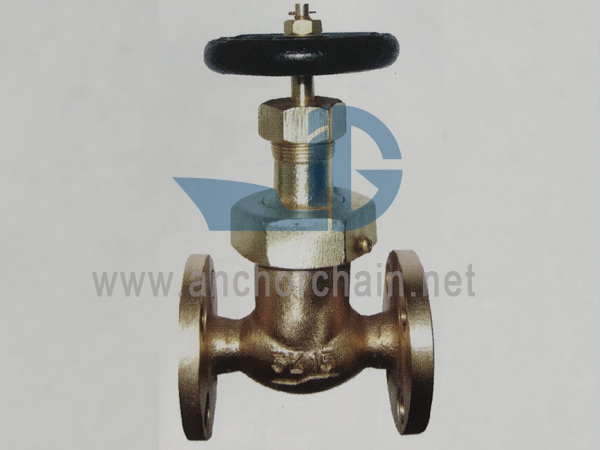

JIS F 7348 కాంస్య 16K గ్లోబ్ వాల్వ్స్ యూనియన్ బోనెట్ రకం
1.పరీక్ష ప్రమాణం:JISF7400.
2.ఎండ్ స్టాండర్డ్:JISB2220.
3. ముగింపు రకం: ఫ్లాంజ్.
4.PN:16k.
5.DN:15mm-40mm.
6. ప్రధాన పదార్థం:
7.అప్లికేషన్: సముద్రపు నీటి పైపింగ్ మరియు మంచినీటి పైపింగ్.
8.ఫంక్షన్:ఇటువంటి వాల్వ్లు ఆన్-ఆఫ్ డ్యూటీకి మరియు ఫ్లో రేట్ని నియంత్రించడానికి ఉపయోగించబడతాయి.
9.మెరైన్ కాస్ట్ కాంస్య యూనియన్ బోనెట్ రకం గ్లోబ్ వాల్వ్ JIS F7348 16k స్పెసిఫికేషన్:
DN/mm |
ముఖాముఖి/L(మిమీ) |
ఫ్లాంజ్ డయామ్./D(మిమీ) |
ఫ్లాంజ్ పిచ్/C(మిమీ) |
అంచు రంధ్రం/n*d(mm) |
15 |
110 |
95 |
70 |
4xΦ15 |
20 |
120 |
100 |
75 |
4xΦ15 |
25 |
130 |
125 |
90 |
4xΦ19 |
32 |
160 |
135 |
100 |
4xΦ19 |
40 |
180 |
140 |
105 |
4xΦ19 |
